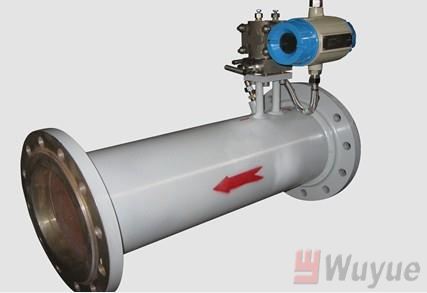

V锥流量计(V conical flowmeter)



产品名称

V锥流量计(V conical flowmeter)

特征与用途

产品规格：XGL-VZ产品简介：XGL-VZ系列V锥流量计是一种新型的可精确测量各种雷诺数的高精度流量计，可满足各种介质的应用条件要求其操作原理同其它各种类型的差压原理相同，都是基于密封管道中的能量守恒定理，V锥流量计由于具有独一无二的设计结构，因而性能更优。

技术参数

 五岳V锥流量计是在管道中心处悬挂一锥形节流件，锥形件阻碍介质的流动，重塑流速曲线，在锥形性的下游可立即形成低压区，管道上游的正压同经节流件节流后的下游的负压之间有一差压，将正、负压用取压口取出，正压口位于管道的上游，负压口位于锥体的末端，通过测量两者之间差压，根据伯努力方程即可计算出管道中的流量，锥体位于管线中心，可对所测介质的流速曲线进行优化,因此测量精度高，对仪表上、下游的直管段要求低。

V锥流量计可测量各种工况(温度和压力)条件下的气相、混合气相、液相、多相液体、气液两相(湿气、液相质量比≤5%)、粉末、高粘度、高流速、脏污、含有固体悬浮颗粒的液相、溶液振动、电磁干扰等介质的流量。流体的条件可从深低温到超临界状态。工作温度最高850℃，最大压力42.0MPa。若用特殊结构材质，温度压力还可以更高。可测量最高雷诺数500万，最底雷诺数8000甚至更低。产生满刻度差压信号从最低小于0.1千帕到最高几十千帕。

法兰取压型V锥流量计(VF)，采用实心锥体截流体，并在管壁用法兰取压，配上远传差压变送器，可有效防止取压口的堵塞，适合于含有固体颗粒粉尘介质、高粘度液体及脏污介质。

V锥流量计的工作原理

V锥流量计是一种差压型的流量仪表。以差压原理设计的流量仪表已经有了一百多年的应用历史了，差压型流量计是基于密封管道中的能量转换原理，也就是说对于稳定流体，管道压力与管道中的介质流速的平方根成反比:速度增加压力会下降，当介质接近锥体时，其压力为P1,在介质通过锥体的节流区时，速度会增加压力会降低为P2，如图1所示，P 1和P2都通过V锥流量计的取压口引到后接差压变送器上，流速发生变化时，V锥流量计的两个取压口之间的差压值会增大或缩小。当流速相同时，若节流面积大，则产生的差压值也大，β值等于锥体的节流面积除以管道内径的截面积(可换算成两者之间的直径比)。

V锥流量计性能特点

V型锥流量计是一种差压式流量仪表，其理论是基于封闭管道中能量守恒定律－伯努利方程和流动连续性方程，在稳定流的情况下，管道中的流速与差压的开方成正比。

 测量稳定性好，流量系数长期保持不变。

准确度高，重复性好，可实现流量的精确计量。

量程比宽，不用二次仪表软件修正即可达到10：1。

对安装直管段要求低，压损小。

对被测介质适应能力强，可以测量非洁净流体、含有固体颗粒流体、低压流体、高含湿气体以及各种赃污流体。

流量元件具有自清洗功能，耐磨损。

V锥流量计技术参数

不确定度：±0.5％

重复性：±0.1％

量程比：10：1还可以宽

安装直管段长度：上游1～3D下游0～1D

雷诺数范围：5×103～1×107上限可以更高，下限可以更低。

管道直径DN15～DN1600也可提供大于DN1600的产品

公称压力：≤40Mpa

V锥流量计流量测量系统配置

微功耗即地显示整体式仪表

就地显示整体式远传仪表

分体式远传仪表

内锥管与其他变送单元的任意配置

V锥流量计应用前景

我厂生产的XGL-VZ系列V锥流量计，以其优越的性能，在工业生产中的大流量、低压力、高含湿气体及焦炉煤气、天然气等赃污流体的测量，将发挥重要作用，对目前所使用的一般节流装置及其他一些流量仪表，又特别需要提高测量精度，改善计量效果的场合，本厂生产的V锥流量计是非常理想的换代产品。
