液体流量计 (liquid flowmeter)





产品名称

液体流量计 (liquid flowmeter)

特征与用途

五岳HNLDE系列液体流量计特别设计了带背光宽温的中文液晶显示器，功能齐全实用、显示直观、操作使用方便，可以减少其他电磁流量计英文菜单所带来的不便。另外我们独家设计4-6多电极结构，进一步保证了测量精度并且任何时候无需接地环，减轻了仪表体积和安装维护的麻烦。液体流量计测量精度不受流体密度、粘度、温度、压力和电导率变化的影响，液体流量计传感器感应电压信号与平均流速呈线性关系，因此测量精度高。液体流量计测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。液体流量计由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损。 液体流量计 (liquid flowmeter)

技术参数

正确选型：

仪表的选型是仪表应用中非常重要的工作，有关资料表明，仪表在实际应用中有2/3的故障是仪表的错误选型或错误的安装而造成的，请特别注意。

◆收集数据

1.被测流体成份

2.最大流量、最小流量

3.最高工作压力

4.最高温度、最低温度

◆被测流体必须具备一定的导电性，导电率>5μS/CM

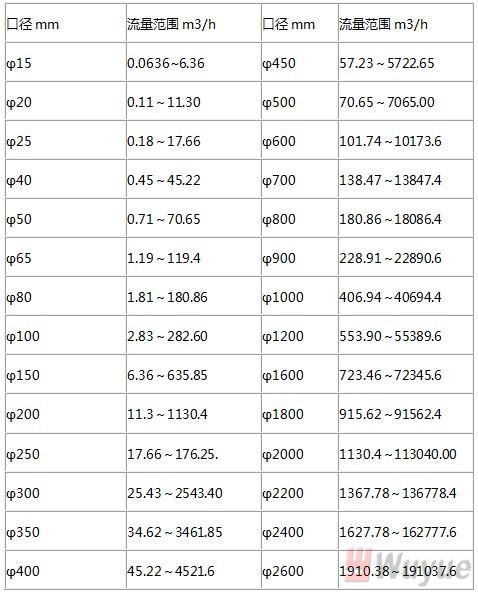

最大流量和最小流量必须符合下表中的数



实际最高工作压力必须小于流量计的额定工作压力。

最高工作温度和最低温度必须符合流量计规定的温度要求。

确定是否有负压情况存在。

您可以根据上表中的流量选择相应的电磁流量计，若所选择的电磁流量计的内径与现在工艺管道的内径不符，应进行缩管或扩管。

若管道进行缩管，应考虑由于缩管引起的压力损失是否会影响工艺流程。

从产品价格考虑，可以选择较小口径的电磁流量计，相对减少投资。

测洁净水时，经济流速时1.5－3m/s，测易结晶的溶液时，应适当地提高流速，3－4m/s为宜，起到自清扫，防止粘附沉积等作用；测矿浆等磨◆耗性流体时，应适当降低流速

1.0－2m/s为宜，以降低对内衬和电极地磨损。实际应用很少超过7m/s，超过10m/s则更为罕见。

的正确接线

①励磁电缆可选用YZ中型橡套电缆，其长度与信号电缆一样

②信号电缆和其他动力电源电缆必须严格分开，不能敷设在同一根管子内，不能平行敷设，不能绞合在一起，应分别单独穿在钢管内。

③信号电缆和励磁电缆尽可能短，不能将多余的电缆卷在一起，应将多余电缆剪掉，并重新焊接头，电缆进入传感器电气接口时，在端口处做成U型，这样可以防止雨水渗透到传感器中。

④分体型电磁流量计励磁电缆和转换器之间的连接用专用接线完成，转换器和外部的连接同一体型电磁流量计。
的接线：

①励磁电缆可选用YZ中型橡套电缆，其长度与信号电缆一样

②信号电缆和其他动力电源电缆必须严格分开，不能敷设在同一根管子内，不能平行敷设，不能绞合在一起，应分别单独穿在钢管内。

③信号电缆和励磁电缆尽可能短，不能将多余的电缆卷在一起，应将多余电缆剪掉，并重新焊接头，电缆进入传感器电气接口时，在端口处做成U型，这样可以防止雨水渗透到传感器中。

④分体型电磁流量计励磁电缆和转换器之间的连接用专用接线完成，转换器和外部的连接同一体型电磁流量计。
