电磁流量计,流量计(electromagneticflowmeter)



产品名称

电磁流量计,流量计(electromagneticflowmeter)

特征与用途

概述：HNLD系列电磁流量计测量原理是法拉第电磁感应定律，传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。电磁流量计广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。

电磁流量计,流量计(electromagnetic flowmeter)

技术参数

产品特点：

１、测量不受流体密度、粘度、温度、压力和电导率变化的影响；
２、测量管内无阻碍流动部件，无压损，直管段要求较低；
３、系列公称通径DN15～DN3000。传感器衬里和电极材料有多种选择；
４、转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达1500：1；
５、转换器可与传感器组成一体型或分离型；
６、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；
７、为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示．庄、反流量，并具有多种输出：电流、脉冲、数字通讯、HART；
８、转换器采用表面安装技术(SMT)，具有自检和自诊断功能；

主要技术数据：

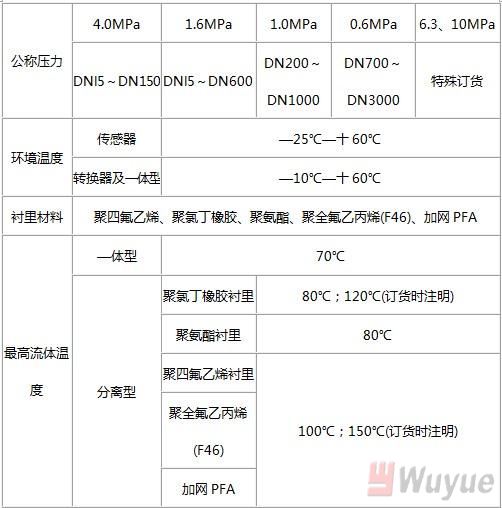

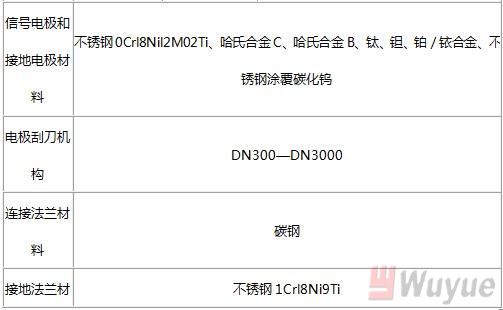

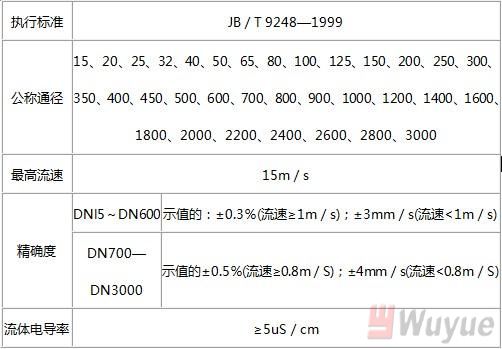

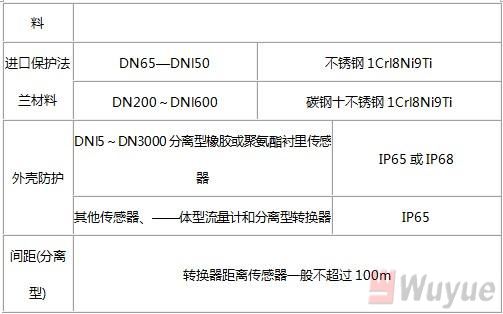

整机和传感器技术数据

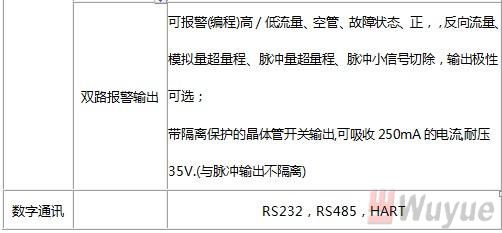

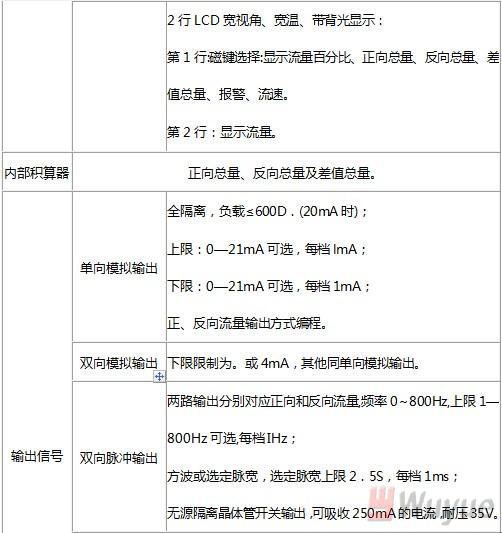

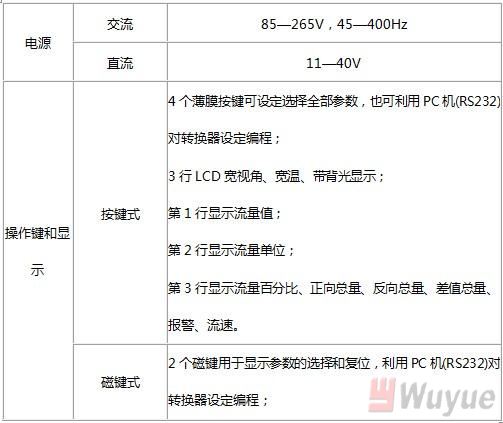

转换器技术数据

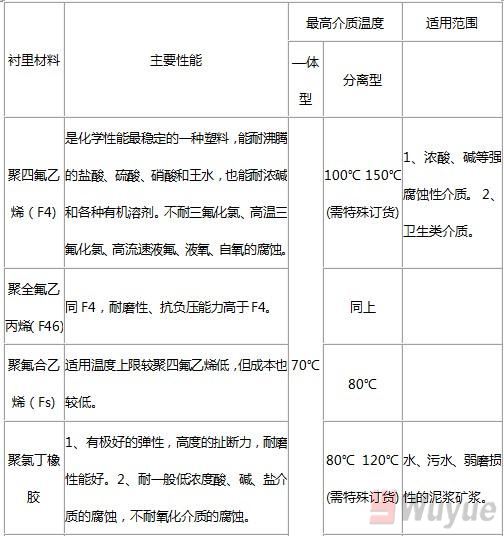

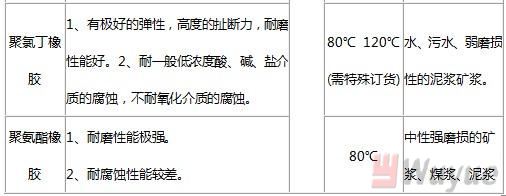

衬里的选择

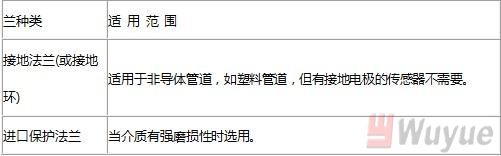

进口保护法兰和接地法兰(或接地环)的选择

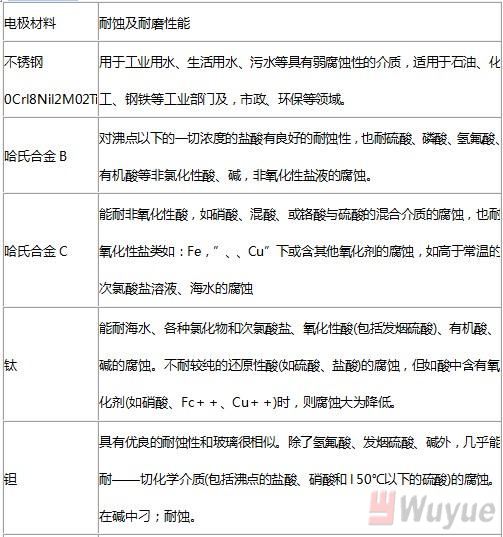

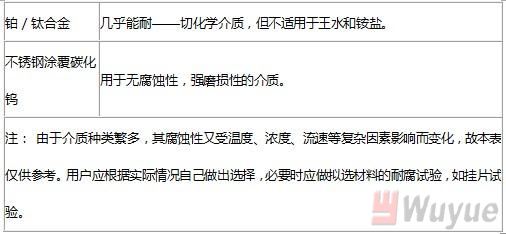

 电极的选择



HN LD系列电磁流量计仪表选型

◆量程范围确认

一般工业用电磁流量计被测介质流速以2～4m/s为宜，在特殊情况下，最低流速应不小于0.2m/s，最高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。

在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：

Q=πD2V/4

Q:流量（㎡/h）D:管道内径V：流速（m/h）

电磁流量计的量程Q应大于预计的最大流量值，而正常的流量值以稍大于流量计满量程刻度的50为宜。

◆HN LD系列电磁流量计参考流量范围





口径mm





流量范围m3/h





口径mm





流量范围m3/h






φ15





0.06~6.36





φ450





57.23～5722.65






φ20





0.11～11.3





φ500





70.65～7065.00






φ25





0.18～17.66





φ600





101.74～10173.6






φ40





0.45～45.22





φ700





138.47～13847.4






φ50





0.71～70.65





φ800





180.86～18086.4






φ65





1.19～119.4





φ900





228.91～22890.6






φ80





1.81～180.86





φ1000





406.94～40694.4






φ100





2.83～282.60





φ1200





553.90～55389.6






φ150





6.36～635.85





φ1600





723.46～72345.6






φ200





11.3～1130.4





φ1800





915.62～91562.4






φ250





17.66～176.25.





φ2000





1130.4～113040.00






φ300





25.43～2543.40





φ2200





1367.78～136778.4






φ350





34.62～3461.85





φ2400





1627.78～162777.6






φ400





45.22～4521.6





φ2600





1910.38～191037.6






HNLDE系列智能电磁流量计选型谱





型号





口径












HN LD





15~2600


















代号





安装形式












Y





一体式






F





分体式












代号





转换器型号






ZA





圆形






ZB





方形












代号





输出信号






I.4





4~20mA






f





频率1KHz






Rs





串行通讯（485）






C





控制输出












 代号





防爆要求






 N





无防爆






EX





防爆（仅适用于分体式）












代号





介质温度






T1





≤65℃






T2





≤120℃






T3





≤180℃(仅适用于分体式）












代号





内衬材质






NE





氯丁橡胶（≤65℃）






PTFE





聚四氟乙烯（≤189℃）






PVC





聚氯乙烯（≤70℃）












代号





电极材质






316L





不锈钢






HC





哈氏合金C






HB





哈氏合金B






Ti





钛






Ta





钽
