蒸汽型旋进旋涡流量计(steam threaded vortex flowmeter)





产品名称
蒸汽型旋进旋涡流量计(steam threaded vortex flowmeter)
特征与用途
概述 TLXZ型蒸汽流量计是集旋进式流量传感器、温度传感器、压力传感器和蒸汽计量智能积算仪于一体，可检测并显示蒸汽的压力、温度、体积流量、质量流量、热量流量、体积总量、质量总量、热量总量。产品技术和性能处于国内领先水平，适用于干饱和蒸汽或过热蒸汽的测量。 蒸汽型旋进旋涡流量计(steam threaded vortex flowmeter)
技术参数
产品的主要特点
●采用先进的双探头旋进式流量传感器技术，抗干扰能力强，精确度高。
●无机械转动部件，不易腐蚀，结构紧凑，可靠性高、稳定性好
产品的主要特点
●采用先进的双探头旋进式流量传感器技术，抗干扰能力强，精确度高。
●无机械转动部件，不易腐蚀，结构紧凑，可靠性高、稳定性好，维修量小。
●采用微功耗技术，整机功耗低；可外电源（+24VDC）或内置电池（3.6V锂电池）供电运行，内置电池可连续使用5年以上。
●采用大屏幕LCD液晶显示总量、流量、温度、压力、密度等，清晰直观。
●具有脉冲信号、4mA～20mA标准电流信号输出和RS485通信接口供用户选择，使用操作方便。RS485通信符合MODBUS协议。
●采用EEPROM实时数据存贮技术，具备历史数据的存贮与查询功能。
●对前后直管段要求低，前直管段≥3DN，后直管段≥1DN，安装方便。
本产品执行国家标准JJG198-1994《速度式流量计检定规程》和企业标准Q/ZTX16-2006《TLXZ型蒸汽流量计》。
本产品防爆设计经国家级仪器仪表防爆安全监督检验站（NEPSI）检定认可，符合国家标准GB3836.1-2000、GB3836.2-2000、GB3836.4-2000的有关规定。隔爆型防爆标志为ExiadⅡBT4。
主要技术参数与功能
3.1流量计规格、基本参数和性能指标

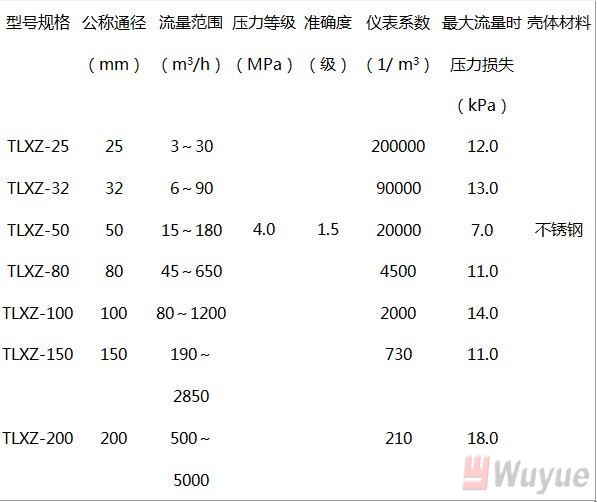

表1



备注：1.压力等级6.3MPa为特殊规格，须经特殊合同订货。
           2.最大流量时压力损失数据为在常压下介质为干空气的压力损失。
           3.仪表系数实际值请见流量计检定证书。
3.2使用条件
a.环境温度：-30℃～60℃
b.介质温度：≤350℃
c.相对湿度：5%～95%
d.大气压力：86kPa～106kPa
3.3电气性能指标
3.3.1工作电源
a.外电源：+24VDC±15%，纹波≤±5%
b.内电源：+3.6V锂电池
3.3.2整机功能
    a.外电源：＜1W
    b.内电源：平均＜0.8mW，内置锂电池组可连续工作5年以上。
3.3.3输出方式
    a. 工况脉冲信号（三线制）：低电平小＜0.5V,高电平＞20V，传输距离≤300m。
    b. 4mA～20mA电流信号（三线制或二线制）：对应流量0～Q20mA，Q20mA可由用户自行设定。输出精度为±0.3%FS。
    c. RS485数据接口：根据通信协议，可从流量计读出当前参数和记录。
3.4防爆标志：ExiadⅡBT4
3.5防护等级：IP65，维修量小。
●采用微功耗技术，整机功耗低；可外电源（+24VDC）或内置电池（3.6V锂电池）供电运行，内置电池可连续使用5年以上。
●采用大屏幕LCD液晶显示总量、流量、温度、压力、密度等，清晰直观。
●具有脉冲信号、4mA～20mA标准电流信号输出和RS485通信接口供用户选择，使用操作方便。RS485通信符合MODBUS协议。
●采用EEPROM实时数据存贮技术，具备历史数据的存贮与查询功能。
●对前后直管段要求低，前直管段≥3DN，后直管段≥1DN，安装方便。
本产品执行国家标准JJG198-1994《速度式流量计检定规程》和企业标准Q/ZTX16-2006《TLXZ型蒸汽流量计》。
本产品防爆设计经国家级仪器仪表防爆安全监督检验站（NEPSI）检定认可，符合国家标准GB3836.1-2000、GB3836.2-2000、GB3836.4-2000的有关规定。隔爆型防爆标志为ExiadⅡBT4。
主要技术参数与功能
3.1流量计规格、基本参数和性能指标

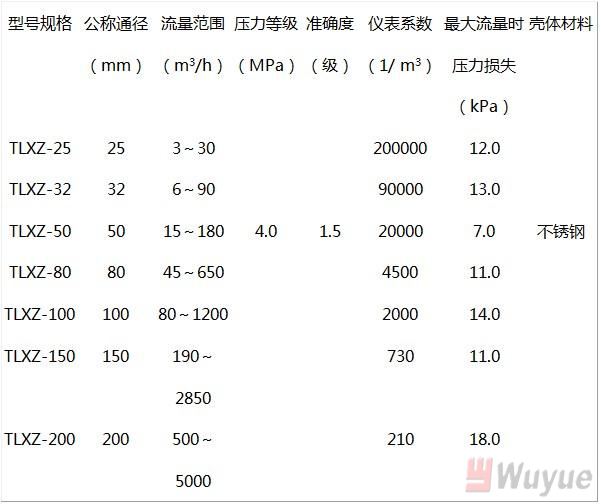

表1



备注：1.压力等级6.3MPa为特殊规格，须经特殊合同订货。
           2.最大流量时压力损失数据为在常压下介质为干空气的压力损失。
           3.仪表系数实际值请见流量计检定证书。
3.2使用条件
a.环境温度：-30℃～60℃
b.介质温度：≤350℃
c.相对湿度：5%～95%
d.大气压力：86kPa～106kPa
3.3电气性能指标
3.3.1工作电源
a.外电源：+24VDC±15%，纹波≤±5%
b.内电源：+3.6V锂电池
3.3.2整机功能
    a.外电源：＜1W
    b.内电源：平均＜0.8mW，内置锂电池组可连续工作5年以上。
3.3.3输出方式
    a. 工况脉冲信号（三线制）：低电平小＜0.5V,高电平＞20V，传输距离≤300m。
    b. 4mA～20mA电流信号（三线制或二线制）：对应流量0～Q20mA，Q20mA可由用户自行设定。输出精度为±0.3%FS。
    c. RS485数据接口：根据通信协议，可从流量计读出当前参数和记录。
3.4防爆标志：ExiadⅡBT4
3.5防护等级：IP65
产品的主要特点
●采用先进的双探头旋进式流量传感器技术，抗干扰能力强，精确度高。
●无机械转动部件，不易腐蚀，结构紧凑，可靠性高、稳定性好，维修量小。
●采用微功耗技术，整机功耗低；可外电源（+24VDC）或内置电池（3.6V锂电池）供电运行，内置电池可连续使用5年以上。
●采用大屏幕LCD液晶显示总量、流量、温度、压力、密度等，清晰直观。
●具有脉冲信号、4mA～20mA标准电流信号输出和RS485通信接口供用户选择，使用操作方便。RS485通信符合MODBUS协议。
●采用EEPROM实时数据存贮技术，具备历史数据的存贮与查询功能。
●对前后直管段要求低，前直管段≥3DN，后直管段≥1DN，安装方便。
本产品执行国家标准JJG198-1994《速度式流量计检定规程》和企业标准Q/ZTX16-2006《TLXZ型蒸汽流量计》。
本产品防爆设计经国家级仪器仪表防爆安全监督检验站（NEPSI）检定认可，符合国家标准GB3836.1-2000、GB3836.2-2000、GB3836.4-2000的有关规定。隔爆型防爆标志为ExiadⅡBT4。
主要技术参数与功能

3.1流量计规格、基本参数和性能指标
表1



备注：1.压力等级6.3MPa为特殊规格，须经特殊合同订货。
           2.最大流量时压力损失数据为在常压下介质为干空气的压力损失。
           3.仪表系数实际值请见流量计检定证书。
3.2使用条件
a.环境温度：-30℃～60℃
b.介质温度：≤350℃
c.相对湿度：5%～95%
d.大气压力：86kPa～106kPa
3.3电气性能指标
3.3.1工作电源
a.外电源：+24VDC±15%，纹波≤±5%
b.内电源：+3.6V锂电池
3.3.2整机功能
    a.外电源：＜1W
    b.内电源：平均＜0.8mW，内置锂电池组可连续工作5年以上。
3.3.3输出方式
    a. 工况脉冲信号（三线制）：低电平小＜0.5V,高电平＞20V，传输距离≤300m。
    b. 4mA～20mA电流信号（三线制或二线制）：对应流量0～Q20mA，Q20mA可由用户自行设定。输出精度为±0.3%FS。
    c. RS485数据接口：根据通信协议，可从流量计读出当前参数和记录。
3.4防爆标志：ExiadⅡBT4
3.5防护等级：IP65
